ZW32-12F/T630-20型户外高压交流分界真空断路器
一、概述
10KV架空配电线路或末端用户内部发生故障时,因其引进开关动作时限与变电站出线开关保护时限配合无法合理整定时,将会造成变电站出线开关跳闸.如果故障性质是永久性的,变电站重合将不成功,则一个中压用户界内的局部事故将使整条10啸配电线路停电.
如若干在T处或用户端(责任分界点)安装一台环网型分界断路器开关,经过判断确认用户界内发生故障(过流、短路、单相接地等故障)，自动将故障隔离，则可以确保非故障区用户正常用电。
ZW32-12F型用户外高压交流分界断路器以上简称分界官路器）为额定电压12KV。三相交流50HZ的用户的户外配电设备。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。

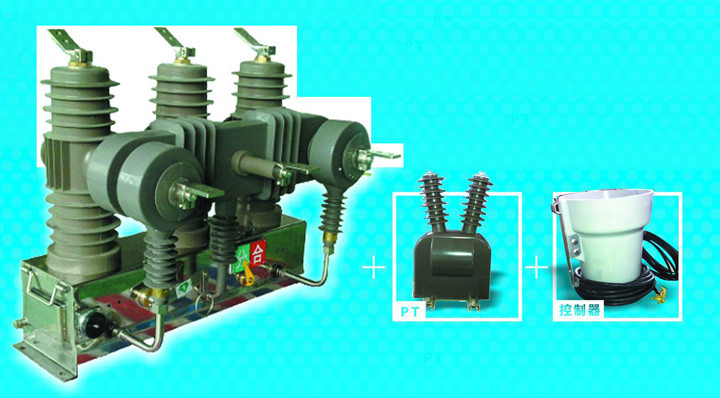

ZW32-12F型户外交流高压分界断路器开关是我公司自主研发的一种环网型分界断路器。它主要由ZW32-12F型户外柱上真空断路器，在本体上加装两组电动型的隔离开关和FDR-02-X型环网电量管理重合器以及外置电压互感器三大部分组成，三者通过航空插座以及户密封控制电缆进行电气连接，而且有故障检测功能，保护控制功能和通讯功能，并能可靠判断、检测界内的毫安级零序电流计相间短路电流，实现自动切除单相接地故障和相间短路故障。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。
二、结构特点
1、结构
分界断路器开关本体的结构的结构形式分三大部分三还支柱式，主要由导电灭弧系统、绝缘系统、传动系统、弹簧电动机构、壳体等六部分组成。
2、特点
1）装有真空灭弧室的分界断路器开关断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
2）分界断路器开关采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，适应于高温潮湿地区使用。
3）根据用户需求可安装50/5~600/5电流互感器，输出二次电流供智能控制器进行信息分析。
4）分界断路器开关的合、分闸可手动或电动操作，亦可用遥控（配智能控制器）。
5）操作机构密封在开关箱体内部，可以有效在避免开关因长期户外环境下而引起的机构锈蚀。操作机构新颖、简单、动作可靠、体积小、机械寿命可达10000次以下。
6）可加装户外电动隔离开关或手动隔离开关，并和分界断路器开关形成一体化，分界断路器开关与隔离开关具有可靠的机械联锁装置。
三、工作原理
1、储能：拉动储能手柄，或使电动机转动，从而使储能轴旋转并带动挂簧拐臂转动，合闸弹簧被逐渐拉长，使机构储能，当弹簧过中后，由合闸掣子保持，使机构牌准备合闸状态。
2、储能完毕后，拉动手动合闸手柄或给合闸脱扣器施加电压，使合闸半轴逆时针转动，解除储能保持，合闸弹簧释放能量，促使凸轮旋转，并转动输出拐臂和三相主轴。合闸将完成时，分闸掣子扣住半轴，使断路器处于合闸状态，分闸掣子与半轴的扣接量为1.5~2.5mm。
3、重合闸操作：机构在合闸状态下，再进行储能操作，合闸弹簧再次被拉长，弹簧过中后仍由合闸掣子保持储能状态，机构在合闸已储能状态下，即处于重合状态下，可实现“分—0.3s—合分”一次重合操作。 4、分闸操作：断路器合闸后，拉动手动分闸手柄或给分闸线圈施加电压，使分闸半轴逆时针旋转，分闸掣子解扣，断路器分闸。
5、过流脱扣过程：当过流线圈通过的电流达到5±0.5A时，过流脱扣器动作，都使得分闸半轴转动，分闸拐臂与分闸半轴解扣，分闸弹簧释放能量，带动传动杆使断路器分闸。
四、技术参数和机械特性
1、技术参数见（表一）
| 序号 |
名 称 |
单 位 |
参 数 |
| 1 |
额定电压 |
KV |
12 |
| 2 |
额定电流 |
A |
630 |
| 3 |
额定功率 |
Hz |
50 |
| 4 |
额定短路开断电流 |
KA |
20 |
| 5 |
额定短路时耐受电流（4s） |
KA |
20 |
| 6 |
额定峰值耐受电流（峰值） |
KA |
50 |
| 7 |
额定短路关合电流（峰值） |
KA |
50 |
| 8 |
工频耐受电压 |
湿 试 |
KA |
35 |
| 相间及对地 |
42 |
| 断 口 |
48 |
| 9 |
雷电冲击耐受电压 |
相间及对地 |
KV |
75 |
| 断 口 |
85 |
| 10 |
二次回路1min工频耐压 |
KV |
2 |
| 11 |
额定电流开断次数 |
次 |
1000 |
| 12 |
额定短路电流开断次数 |
次 |
30 |
| 13 |
机械寿命 |
次 |
10000 |
| 14 |
重量 |
Kg |
185 |
2、机械特性参数见（表二）
| 序号 |
名称 |
单位 |
参数 |
| 1 |
触头开矩 |
mm |
9±1 |
| 2 |
触头超行程 |
mm |
2.5±0.5 |
| 3 |
分闸速度 |
m/s |
1.2±0.2 |
| 4 |
合闸速度 |
m/s |
0.6±0.2 |
| 5 |
触头合闸弹跳时间 |
ms |
≤2 |
| 6 |
相间中心距 |
mm |
280±1.5 |
| 7 |
三相分合闸不同期 |
mm |
≤2 |
| 8 |
各相间导电回路电阻 |
开关本体 |
uΩ |
≤80 |
| 隔离开关 |
≤150 |
| 9 |
合闸时间 |
ms |
25~60 |
| 10 |
分闸时间 |
ms |
18~45 |
| 11 |
储能电机额定功率 |
W |
40 |
3、储能电机采用单向永向永磁直流电机,其技术参数见(表三)
| 型 号 |
53ZY-CJD01B |
53ZY-CJD02B |
53ZY-CJD03B |
53ZY-CJD04B |
| 额定工作电压(v) |
-220 |
-110 |
-48 |
-24 |
| 额定功率(W) |
75 |
40 |
| 正常工作电压范围 |
85%~110% |
| 额定工作电流(A) |
0.5 |
1.0 |
1.8 |
3.6 |
| 储能时间(S) |
≤8 |
4、合闸与分闸电磁铁采用螺管式电磁铁，其技术参数见（表四）
| 额定工作电压（V） |
-220 |
-110 |
-220 |
-110 |
| 额度定工作电流（A） |
1.31 |
3.56 |
1.69 |
4.58 |
| 额定功率（W） |
288 |
392 |
372 |
504 |
| 20℃时线圈电阻值（Ω） |
56 |
10.3 |
13 |
24 |
| 正常工作电压范围 |
分闸:65%~120%额定工作电压,小于30%额定工作电压时不得分闸; 合闸:85%~110%额定工作电压 |
5、合闸与分闸电磁铁采用螺管式电磁铁，其技术参数见（表五）
| 额定工作电流（A） |
5 |
| 20℃时线圈电阻值（Ω） |
1.2 |
| 正常工作电流范围 |
90%~110%额定电流可靠脱扣，小于90%额定电流时不得脱扣 |
6、手力储能操作采用与机构所配的储能受柄操作，其操作力矩小于100N.m。
7、电流互感器
在分界断路器开关的本体上A、C相各配置1只电流互感器，变比50-600/5，用于相间保护。
8、零序电流互感器
在分界断路器开关本体上配置1只电流互感器，变比20/1。在零序电流互感器0.2~6A区断，有着良好的线性关系，额定负载下（0.1vA）的变化比误差小于3%。当零序电流为400A时，二次输出电流小于6A。
9、操作电源
1）断路器工作时需要操作电源时。操作电源可以外引交流或直流220V或110V电源，但一般是在10KV线路上外置操作电源变压器或电压互感器，以获得交流220V或110V操作电源。
2）外置操作电源变压器或电压互感器型号由用户选配，建议选用户外型带熔断器的产品，以方便安装。如外围操作电源变压器或互感器不带熔断器，用户还得另行加装户外式熔断器，以保护外置式操作电源变压器或电压互感器。
3）操作电源二次侧熔断器配置，详见发货随机文件。
| 序 号 |
项 目 |
单 位 |
数 据 |
| 1 |
输入工作电压 |
V |
AC220 |
| 2 |
输入工作电压频率 |
Hz |
50 |
| 3 |
输入工作电压允许波动范围 |
% |
±120 |
| 4 |
整机功耗 |
W |
<10 |
| 5 |
采用零序电流一次输入值 |
A |
0.2~6 |
| 6 |
电量输入采样误差 |
% |
±5 |
| 7 |
过流保护二次电流整定范围 |
A |
0.1~2.5(级差0.1A) |
| 8 |
速断保护二次电流整定范围 |
A |
0.2~7 |
| 9 |
过流保护动作延时时间 |
ms |
40~5000 |
| 10 |
零序保护一次电流整定时间范围 |
A |
0.1~6(级差0.2A) |
| 11 |
零序保护工作延时时间 |
s |
0.2~1200 |
| 12 |
重合闸次数 |
次 |
1~3 |
| 13 |
第一次重合时间 |
ms |
300~9000 |
| 14 |
简单遥控器有效控制距离 |
m |
100 |
五、安装、使用及维护
1、开箱后应检查分界断路器开关绝缘支柱有无破裂，产品铭牌、合格证是否与订单相符，装箱清单是否与实物相符。
2、分界断路器开关在投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合、分闸方式试操作，以检查各项指标是否正确。
3、分界断路器开关可以单杆架设，也可双杆架设。
4、本分界断路器开关因其的设计结构特殊、能确保用户在使用中长期免维护，只需每隔三年进行一次工频耐压试验检查。
5、用户不得随意更换使用与原型号规格不一致的电器元件。需要更换时请与生产厂商联系。
6、电动控制部分的电气原理图详见产品出厂时随机文件里所配的二次接线图。
7、操作人员应初步了解机构的性能及安装调整、维护知识，对运行中的问题应予以记录，必要时可通知制造厂家。
|
|
